合金牌号 Alloy		抗拉强度 Rm（MPa)		屈服强度 RP0.2（MPa）	断后伸长率 A（%）	硬度 HB
鸿劲	HJAM-05	260-290		120-135	≥12.0	60-70
鸿劲	HJ-GD08	290-310		130-150	≥10.0	65-75
对标合金 Target alloy	AlSi10MnMg	270-290		110-130	≥5.0	65-75
密度 ρ（g/cm3）	弹性模量 E（GPa）	线膨胀系数 25-200℃ α (μm/(m·℃))	热导率 25-200℃ λ (W/m·K)	电导率 σ（MS/m）	固液相区间 Mushy zone (℃)	材料收缩率 η（‰）
2.68	60-65	21-22	130-145	18-20	565-608	5.5

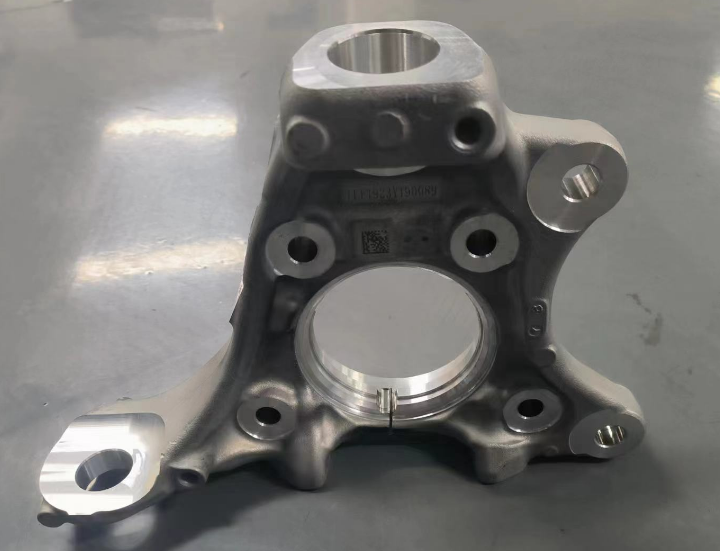

超高强耐磨铝合金

产品应用优势

低成本

轻量化

高产品良率

优良的铸造成型性

结合特定结构，具备更高模态

合金牌号 Alloy		抗拉强度 Rm（MPa)		屈服强度 RP0.2（MPa）	断后伸长率 A（%）	硬度 HB
鸿劲	HJ-05-T6	430-450		360-400	≥2.0	140-155
鸿劲	HJ-05-F	335-360		155-175	≥4.5	85-95
密度 ρ（g/cm3）	弹性模量 E（GPa）	线膨胀系数 25-200℃ α (μm/(m·℃))	热导率 25-200℃ λ (W/m·K)	电导率 σ（MS/m）	固液相区间 Mushy zone (℃)	材料收缩率 η（‰）
2.74	75-80	20-22	110-120	14-17	520-590	5.5

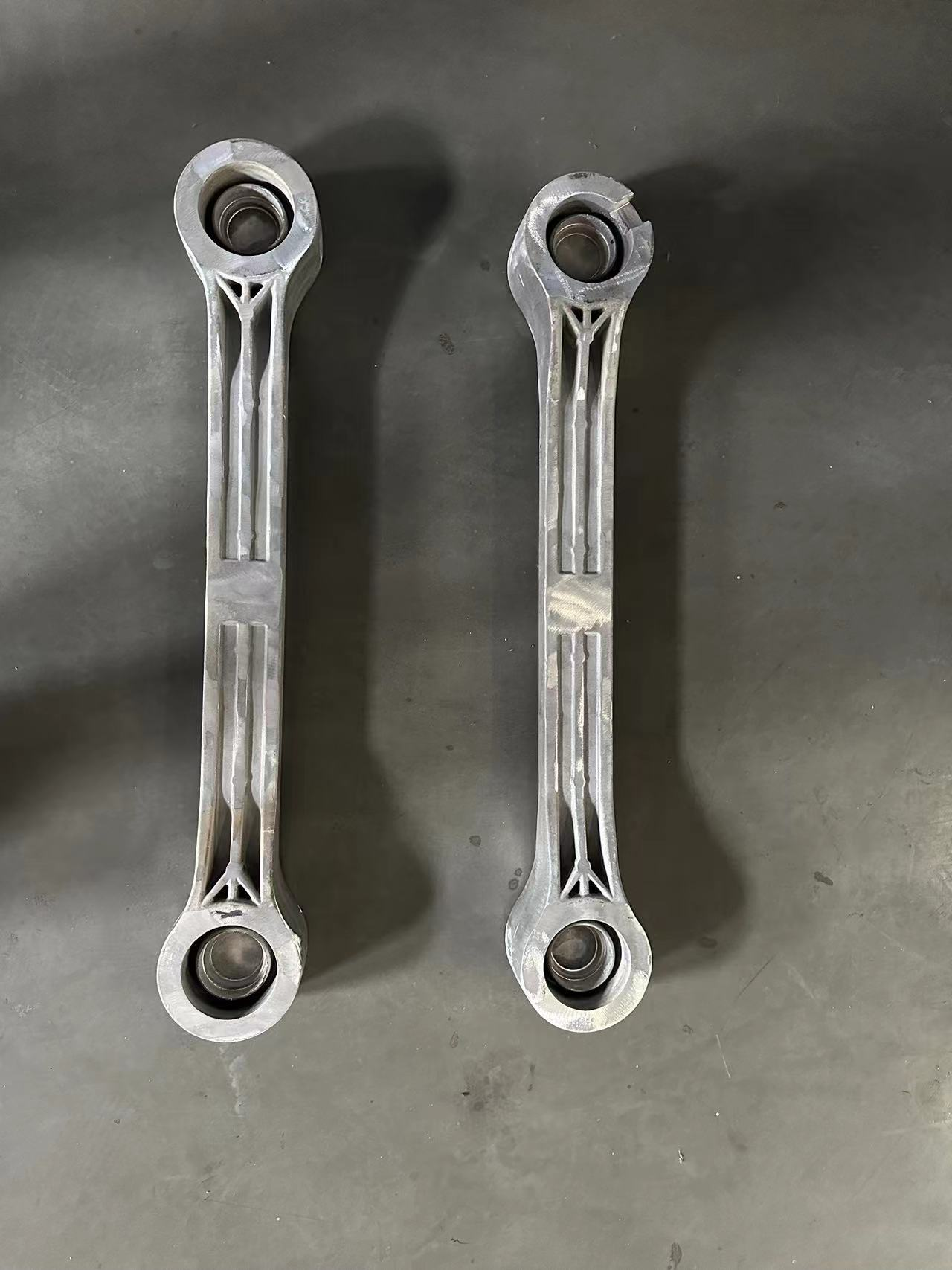

高强高韧电驱材料

产品应用优势

局部减薄、轻量化设计

高气密，低泄露

高安全防打滑系数

高打滑扭矩

高尺寸稳定性，高NVH

优良耐腐蚀性

高耐温特性

合金牌号 Alloy		抗拉强度 Rm（MPa)		屈服强度 RP0.2（MPa）	断后伸长率 A（%）	硬度 HB
鸿劲	HJ-09	340-370		210-230	3-4	100-110
对标材料	ADC12	280-310		150-160	1.5-2.5	65-85
密度 ρ（g/cm3）	弹性模量 E（GPa）	线膨胀系数 25-200℃ α (μm/(m·℃))	热导率 25-200℃ λ (W/m·K)	电导率 σ（MS/m）	固液相区间 Mushy zone (℃)	材料收缩率 η（‰）
2.66	70-73	21-23	110-125	16-18	530-605	5.2

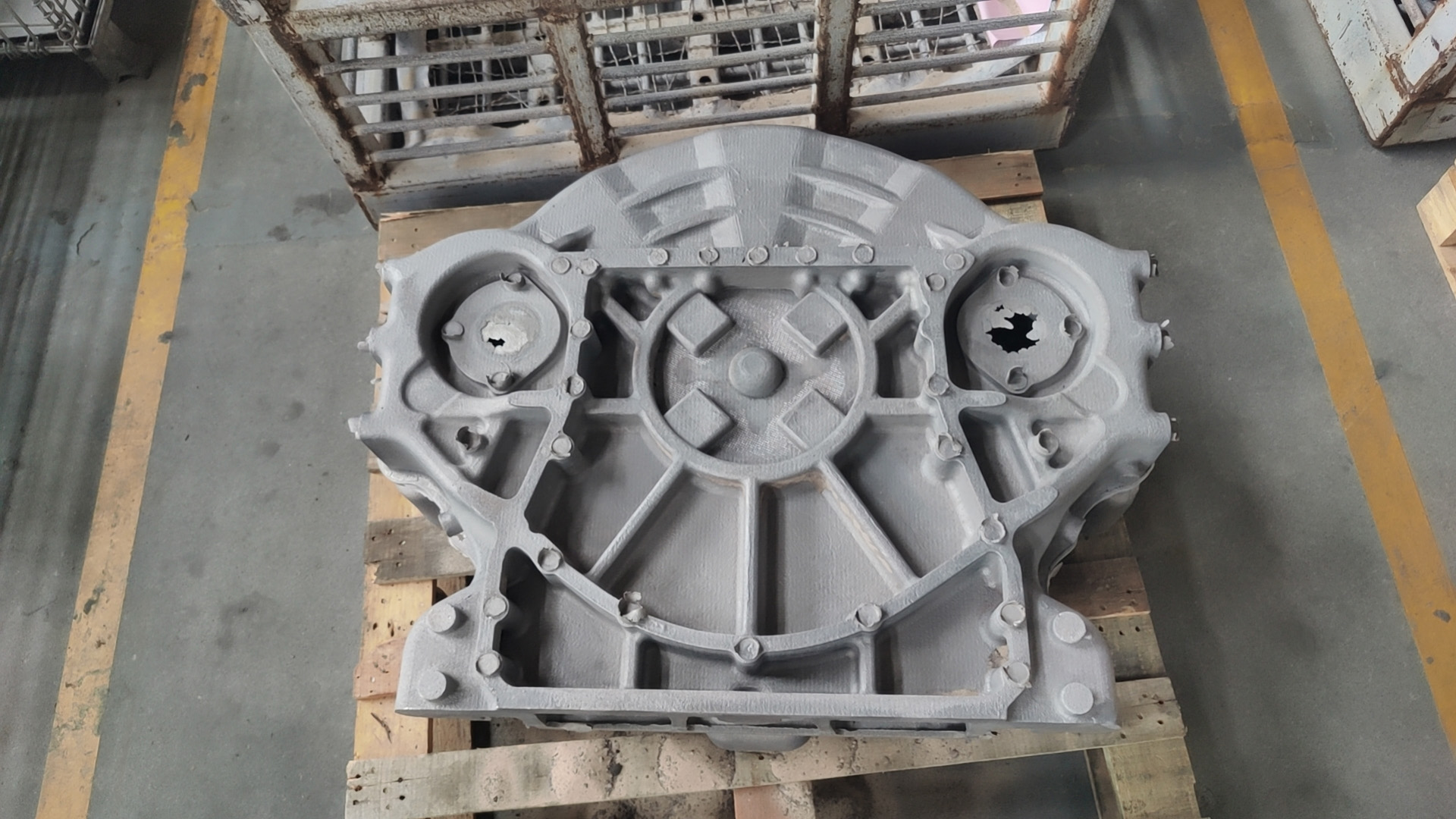

高强高韧可热处理材料

产品应用优势

高强高韧，满足极高工况要求应用场景

同工况下具备更高的安全系数

适用于低压、重力、挤压铸造

合金牌号 Alloy		抗拉强度 Rm（MPa)		屈服强度 RP0.2（MPa）	断后伸长率 A（%）	硬度 HB
鸿劲	HJ-08	330-370		240-270	6.0-10.0	100-120
对标合金	A356.2	≥280		≥180	≥7.5	80-90
密度 ρ（g/cm3）	弹性模量 E（GPa）	线膨胀系数 25-200℃ α (μm/(m·℃))	热导率 25-200℃ λ (W/m·K)	电导率 σ（MS/m）	固液相区间 Mushy zone (℃)	材料收缩率 η（‰）
2.67	68-72	21-23	125-140	15.5-19.5	525-604	4.0-4.5

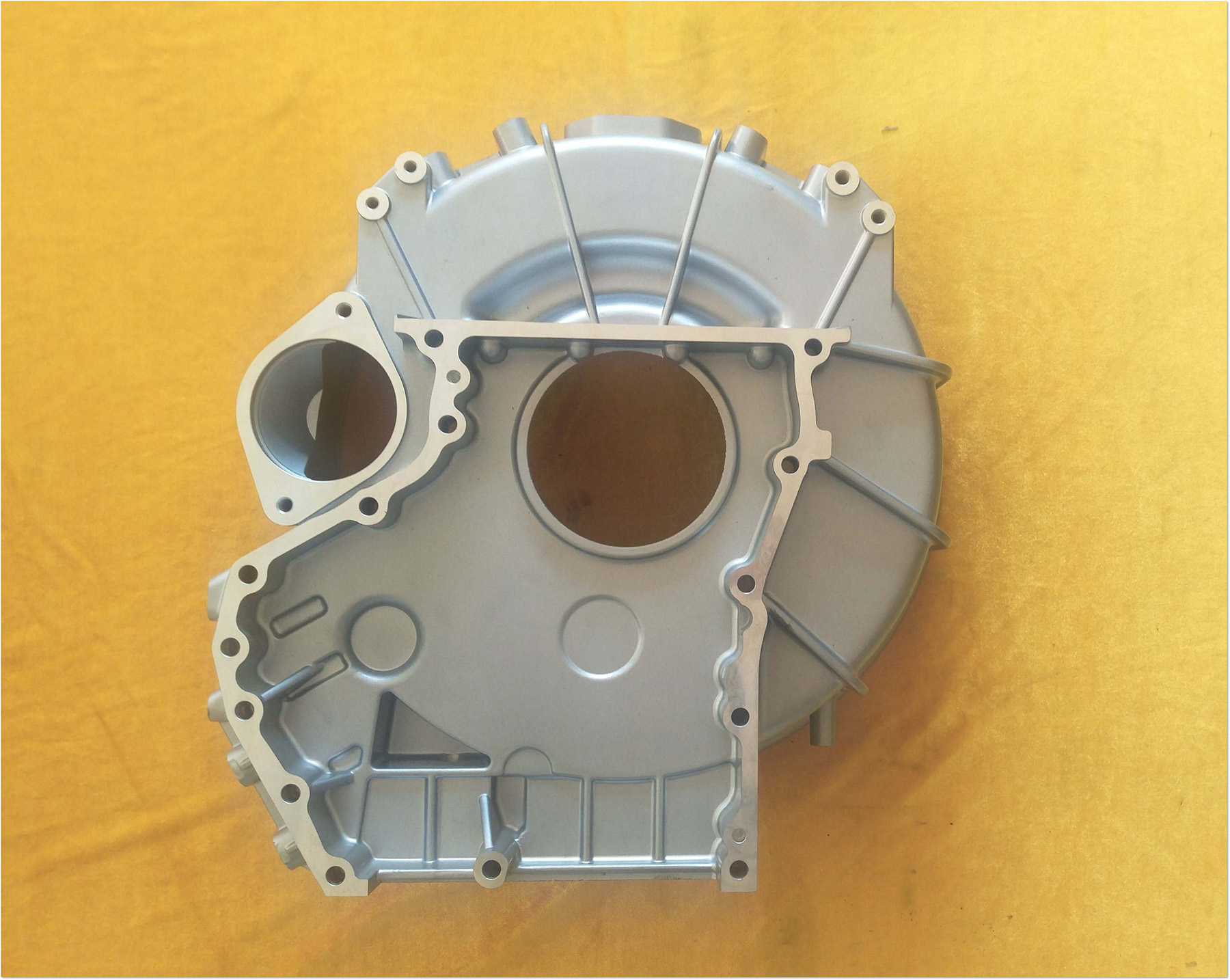

高导热铝合金

产品应用优势

降低系统温度，提高散热效率

兼具良好的力学性能，满足力学工况需求

优良耐腐蚀性能

可压铸，利于产品近净成型

合金牌号 Alloy		抗拉强度 Rm（MPa)		屈服强度 RP0.2（MPa）	断后伸长率 A（%）	硬度 HB
鸿劲	HJ-03	270-290		130-150	5.0-7.0	65-75
密度 ρ（g/cm3）	弹性模量 E（GPa）	线膨胀系数 25-200℃ α (μm/(m·℃))	热导率 25-200℃ λ (W/m·K)	电导率 σ（MS/m）	固液相区间 Mushy zone (℃)	材料收缩率 η（‰）
2.69	65-70	20-21.7	170-180	24-27	575-602	5.3

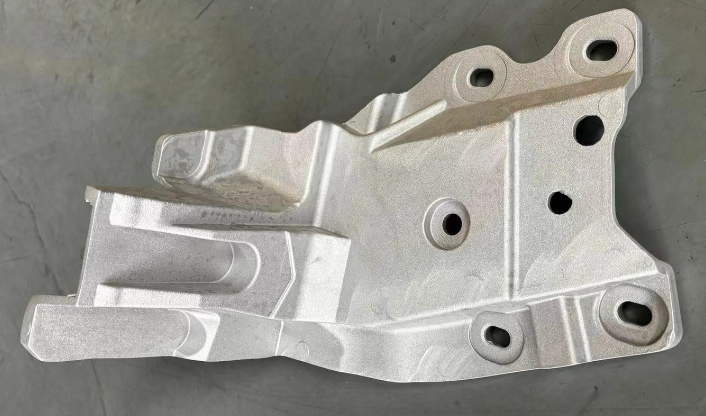

再生高强韧材料

产品应用优势

低成本

低碳排放

高性能

合金牌号 Alloy		抗拉强度 Rm（MPa)		屈服强度 RP0.2（MPa）	断后伸长率 A（%）	硬度 HB
鸿劲	HJ-06-T6	≥306		≥240	≥10	≥90
对标合金	A356.2-T6	≥260		≥160	≥6	≥80
密度 ρ（g/cm3）	弹性模量 E（GPa）	线膨胀系数 25-200℃ α (μm/(m·℃))	热导率 25-200℃ λ (W/m·K)	电导率 σ（MS/m）	固液相区间 Mushy zone (℃)	材料收缩率 η（‰）
2.62	70-73	21-22	≥122	≥16	\	5

低温时效处理材料

产品应用优势

适用于产品装配工艺中存在高温的应用场景

装配过程中，利用温度场产品力学性能得到提升

高导热，利于产品散热

合金牌号 Alloy		抗拉强度 Rm（MPa)		屈服强度 RP0.2（MPa）	断后伸长率 A（%）	硬度 HB
鸿劲	HJ-07-F	300-325		170-200	3.5-4.5	75-85
鸿劲	HJ-07-T5	335-360		245-275	2.0-3.5	85-95
密度 ρ（g/cm3）	弹性模量 E（GPa）	线膨胀系数 25-200℃ α (μm/(m·℃))	热导率 25-200℃ λ (W/m·K)	电导率 σ（MS/m）	固液相区间 Mushy zone (℃)	材料收缩率 η（‰）
2.66	70-73	21-23	125-155	18.5-23.5	530-605	5.2

耐腐蚀铝合金

产品应用优势

不增加表面处理和特殊结构设计，即可满足严苛腐蚀条件下的耐腐蚀要求；

兼具力学性能要求

合金牌号 Alloy		抗拉强度 Rm（MPa)		屈服强度 RP0.2（MPa）	断后伸长率 A（%）	硬度 HB
鸿劲	HJ-10	280-320		160-180	＞3%	70-80
对标合金	ADC12	280-310		150-160	＞2%	70-80
密度 ρ（g/cm3）	弹性模量 E（GPa）	线膨胀系数 25-200℃ α (μm/(m·℃))	热导率 25-200℃ λ (W/m·K)	电导率 σ（MS/m）	固液相区间 Mushy zone (℃)	材料收缩率 η（‰）
2.71	70-72	21.3	115-120	14-16	540-610	5

铸铝转子材料

产品应用优势

满足高转速异步电机机械性能要求

同时具备高电导率

适用于离心铸造与高压铸造

合金牌号 Alloy		抗拉强度 Rm（MPa)		屈服强度 RP0.2（MPa）	断后伸长率 A（%）	硬度 HB
鸿劲	HJ-13	110-130		70-80	10-15	40-50
密度 ρ（g/cm3）	弹性模量 E（GPa）	线膨胀系数 25-200℃ α (μm/(m·℃))	热导率 25-200℃ λ (W/m·K)	电导率 σ（MS/m）	固液相区间 Mushy zone (℃)	材料收缩率 η（‰）
2.74	60-70	21-22	250-280	29-30	\	4.5-5.5

contact

全国服务热线 0758-2678688

ADDRESS

地址：广东省肇庆市高要区金渡镇世纪大道116号金渡工业园

电话：+0758-8513689 （市场开发总监-胡先生）

邮箱：hujing@huajin-group.com

网站建设 : 火龙科技
